直線模組MKR

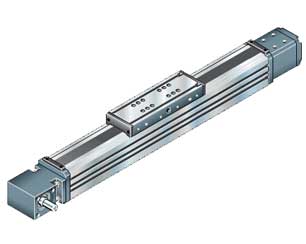

R114006000 MKR15-65力士樂直線運動模組
部 件 號：R114006000
系 統：直線運動模塊，閉式（M）
導向系統：滾珠導軌導向系統（K）
傳動系統：齒形帶傳動系統（R）
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
R114006000 MKR15-65力士樂直線運動模組由于采用齒形帶傳動系統而特別適用于高運行速度的應用場合。它們可以配備前置減速器或集成減速器。在集成減速器中，行星輪設在模塊的齒形帶輪之內，由此而形成緊湊的結構。通過采用不同的減速比可以實現外來質量與電機慣量的*佳匹配。由此形成高動態的驅動裝置。
| 滑臺長度 | 190 | |
| 導向的額定動載荷 C | 9747 | |
| 額定動轉矩 Mt | 92 | |
| 額定動轉矩 ML | 343 | |
| 滑臺重量 kg | 1.0 | |
| *大長度 Lmax | 6000 | |
| 面轉動慣量 lx | 81.5 | |
| 面轉動慣量 ly | 98.8 | |
| 齒形帶型號 | AT5 | |
| 寬度 mm | 32 | |
| 齒距 mm | 5 | |
| *大齒形帶傳動力 N | 520 | |
| 彈性*限 N | 2740 | |
| 重量 kg | 0.0074*L+4.0 |
