集成模組CKR
R036440000 CKR15-110力士樂模塊
部件號，長度：R036440000，...mm
系統：集成模塊（C）
導向：滾珠導軌導向系統（K）
驅動器：齒形帶傳動系統（R）
- 產品介紹
- 技術參數
- 產品圖片
R036440000 CKR15-110力士樂模塊結構
-特別緊湊而精密的鋁型材主體，帶兩套內裝式滾珠導軌導向系統，在重載高速下能實現*佳的運行和動作
-安裝準備就緒的集成模塊在*大長度Lmax 內可任選長度
-鋁制滑臺有兩種長度，根據負載選用
-由預緊的齒形帶驅動
結構說明：1.齒形帶
2.驅動端頭
3.滑臺-款式“短滑臺”帶2個滑塊
-款式“長滑臺”帶4個滑塊
4.主體
5.張緊側端頭
加裝件
6.磁效應傳感器
7.固定電纜槽
8.插座/插頭
9.電機
10.減速器LP
11.連接板
其它的優秀特性
-通過滑臺上的螺紋和銷孔實現靠裝件的精密校準和可靠固定
-張緊側的端頭帶有集成的齒形帶張緊系統。齒形帶轉向器配有永久潤滑的球軸承支承
-可以從兩側或通過滑臺對滾珠導軌導向系統進行集中補充潤滑 (脂潤滑)，因而保養費用低廉
-通過端頭上的定心直徑和螺紋能夠方便地安裝電機
-兩個集成的無間隙滾珠導軌導向系統實現*佳的運轉、高額定載荷、高剛度
-在直至 10 000 mm 的大范圍內，在高精密和平穩運行的條件下，能達到很高的運行速度
-通過側面的鋁板條實現齒形帶的間隙密封和導向
-開關位置可在全行程上調節，開關操作不用開關角鐵 (在 CKR 25-200 中帶開關角鐵)

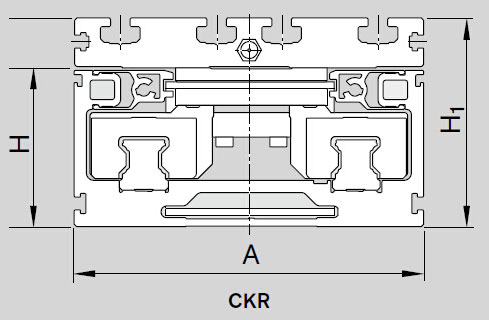

| 尺寸 A*H | 110 x 50 | |
| H1 | 66 | |
| 滑臺長度 | 170 | 215 |
| 齒形帶型號 | ATL 5 | |
| 導向的額定動載荷 C | 14000 | 22740 |
| 額定動轉矩 Mt | 350 | 570 |
| 額定動轉矩 ML | 80 | 960 |
| 慣性矩 Iy | 32,68 |  |
| 慣性矩 Iz | 282,9 | |
| 移動重量 mb | 0,87 | |
| *大長度 Lmax | 4500 | |
| 單位長彈性系數 cspec | 1050 | |
| *大許用力 Fz1max | 10760 | 17480 |
| *大許用力 Fz2max | 5380 | 8740 |
| *大許用力 Fzymax | 3120 | 5060 |
| *大許用轉矩有Mtmax | 170 | 280 |
| *大許用轉矩有MLmax | 40 | 370 |
