博世力士樂｜鏈輪鏈條與齒輪的裝配
發布日間：2018-05-28 10:25:57 瀏覽次數：22

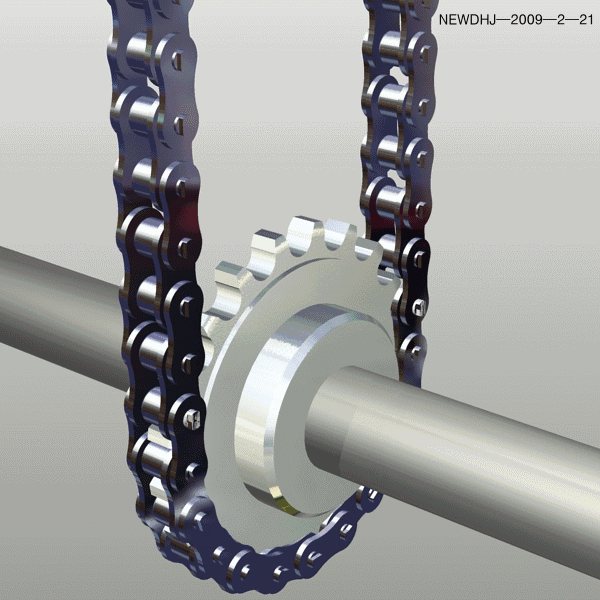

鏈輪鏈條的裝配
(1)鏈輪與軸的配合必須符合設計要求。
(2)主動鏈輪與從動鏈輪的輪齒幾何中心平面應重合，其偏移量不得超過設計要求。若設計未規定，一般應小于或等于兩輪中心距的2‰。
(3)鏈條與鏈輪嚙合時，工作邊必須拉緊，并保證嚙合平穩。
(4)鏈條非工作邊的下垂度應符合設計要求。若設計未規定，應按兩鏈輪中心距1%～2%調整。

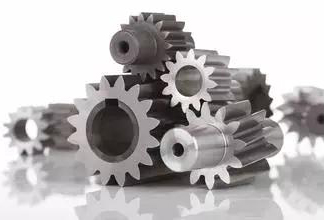

齒輪的裝配
(1)互相嚙合的齒輪在裝配后，當齒輪輪緣寬度小于或等于20mm時，軸向錯位不得大于1mm；當齒輪輪緣寬度大于20mm時，軸向錯位不得超過輪緣寬度的5%。
(2)圓柱齒輪、圓錐齒輪、蝸桿傳動的安裝精度要求，應根據傳動件的精度及規格大小分別在JB179-83《漸開線圓柱齒輪精度》、JB180-60《圓錐齒輪傳動公差》及JB162-60《蝸桿傳動公差》確定。
(3)齒輪嚙合面需按技術要求保證正常的潤滑，齒輪箱需按技術要求加注潤滑油至油位線。
(4)齒輪箱滿載運轉的噪聲不得大于80dB。
