力士樂A4VG泵的工作原理
發布日間：2018-03-14 14:43:56 瀏覽次數：22

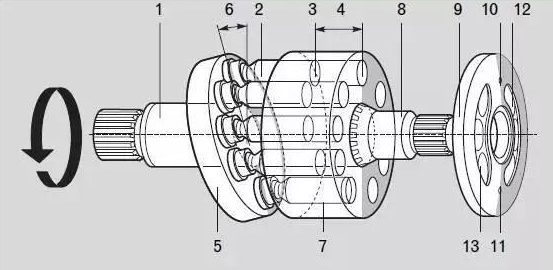

對于軸向柱塞泵來講，其工作原理都是類似的。我們可以把它想象成若干個注射器（每個柱塞與缸體配合就形成了一個注射器，注射器的個數取決與柱塞的數量）同時工作，在同一個時刻這些“注射器”有的在吸油有的在壓油。如下圖，泵軸順時針轉動，在這個時刻，內側陰影部分的柱塞處于吸油區，外側部分的柱塞在壓油區，在配油盤的配合下處于吸油區域的柱塞實現吸油，處于壓油區域的柱塞實現壓油，泵從而可以連續不斷地進行吸油壓油。
A4VG泵的工作原理也是如此，只是作為閉式變量柱塞泵，它的斜盤可以越過零位從而實現液流方向的改變，實現起來稍顯復雜而已。
- 補油泵提供控制油，通過控制閥控制變量活塞的位移，變量活塞驅動斜盤改變擺角從而實現泵排量的變化。
- 泵排量與變量活塞兩腔的控制油壓差成比例變化；
- 控制油大小與控制信號（電、液、手動信號等）；
- 泵上的切斷閥限定泵工作的壓力大小；
- 泵上的安全閥實現系統的安全保護；

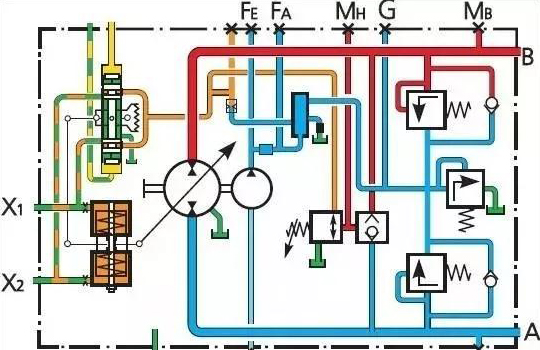

（下圖是A4VG泵液控先導控制形式的原理圖）
